名師專欄：利用mcloth來快速製作抱枕

文/圖：蔡孟翰老師

     這次我們將利用max 2014動力學來快速製作抱枕，由於利用物理碰撞來製作，所以可以快速的製作接近自然狀態的枕頭造型。

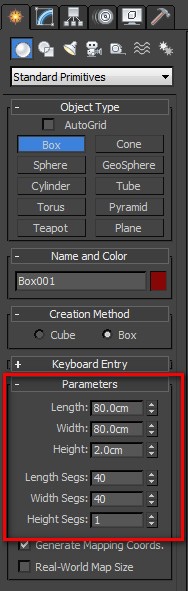

1.我們在Top中繪製Box, Length=80, Width=80, Height=2, Length Segs=40, Width Segs=40, Height=1，記住，這邊如果長寬沒有足夠的節點，在之後的模擬，將無法造成柔軟的造型。



2.由於massfx定義z軸0的位置，就是地平線，所以，我們將略微的將Box略微的向上拉升。這樣在模擬時，才會自由落體，向下掉落，這邊，同學也可以自由旋轉，但記住，模型一定得在平面式上，不可以和Z=0干涉。

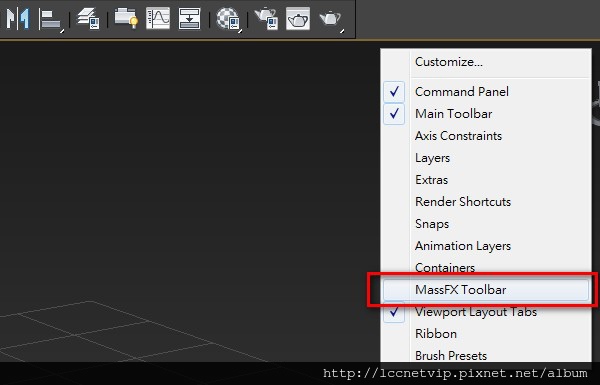

3.接下來，我們在工具列最右側，空白處，右鍵，找出MassFx ToolBar面板。

4.選取衣服圖示，為Box加入mcloth modifier。

5.Modify面板中，-Physic Fabic Properties捲簾中，選取Load，這樣我們將內建的預設屬性加入在box上，目前只有cotton這個類型可以選擇。

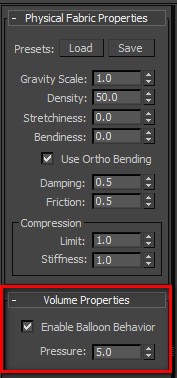

6.接下來，我們將啟動氣球模式。並在壓力上，略微增加一些數值。(由於模型尺寸不同，所以，會有不同的參數，先給一些數值，之後再來增加)。


7.選取MassFx ToolBar上的simulate模擬按鈕，來開始解算。

8.這邊，我一邊模擬，一邊增加Presure壓力 直到得到我們造型為止。

9.到了成型後，我們在MassFx ToolBar 上，退回到未模擬的狀態，由於已調好壓力，在下次模擬，將利用我們設定的壓力，來模擬，這次將更真實。

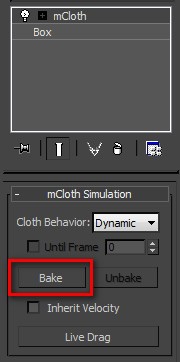

10.最後，Modify面板中，選取Bake，將模擬的過程，轉為時間軸動畫。

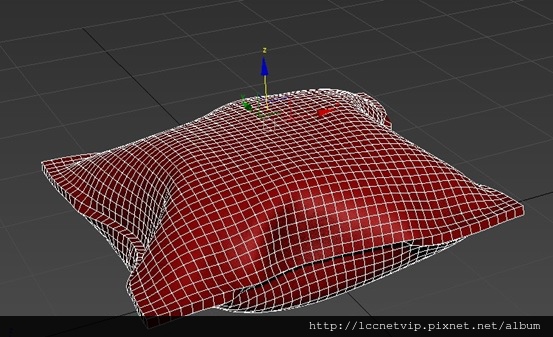

11.由於轉出的是動畫，這樣我們將可以自由的拖動時間滑軌，來尋找我們想要的造型。如圖，我們想要影格14的造型。

12.Modify面板中，我們在mcloth指令上，右鍵>Collapse All塌陷全部。

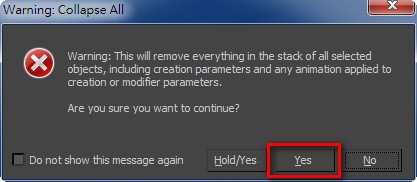

按下Yes將移除物件上的所有變形軌道，這樣，模型就成了靜態模型了。

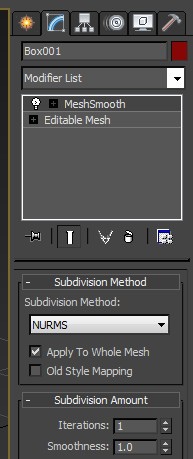

13.最後，加入Mesh smooth增加平滑。
