名師專欄：3ds Max分享-手機產品設計
文/圖、小邱老師
這次要使用3dsMAX來作智慧型手機的產品設計，只需簡易的幾步驟，便可快速設計出手機外殼，再利用VRay替代材質作測試彩現。

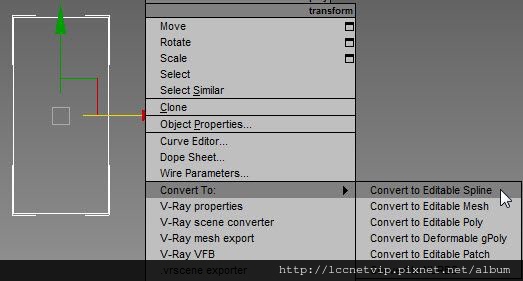

1. 繪製一124X60的矩形，並點擊右鍵轉為Spline。

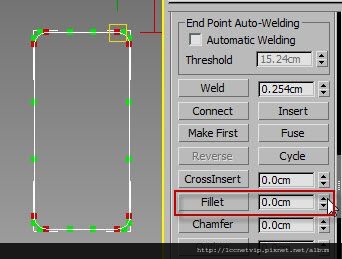

2.進入Vertex子層級，選到所有的點，利用Fillet製作圓角矩形。

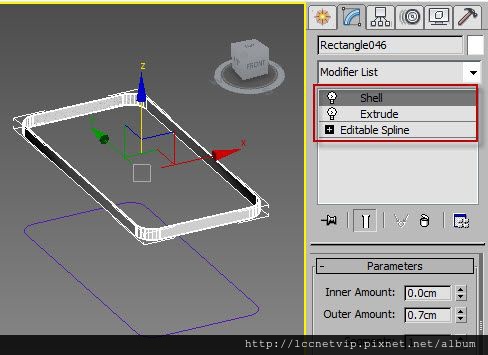

3.將圓角矩形往上複製一份，並加入Extrude與Shell修改器製作手機邊條。

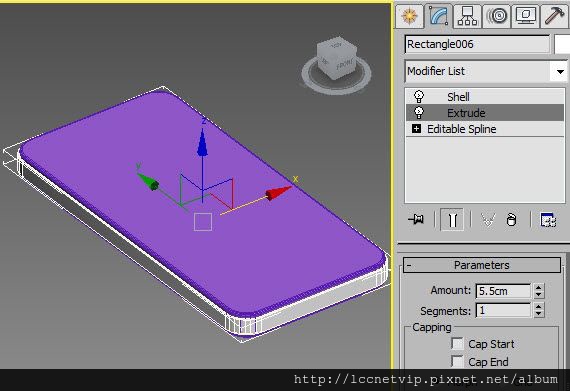

4.選取底下的圓角矩形加入Extrude修改器，擠出9cm的厚度，並點擊右鍵轉為Editable Poly固定此外型。

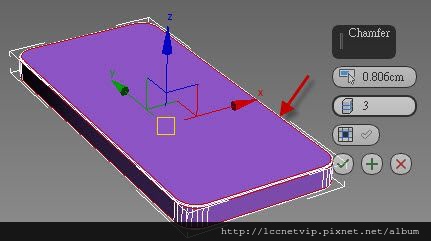

5.進入Edge邊的子層級，選取到上下兩條側邊，右鍵→製作Chamfer倒角。
6.將之前製作的邊條往下移動。
7.切換到左視圖，繪製兩個圓柱作音量鍵。在上視圖移動到手機左側。

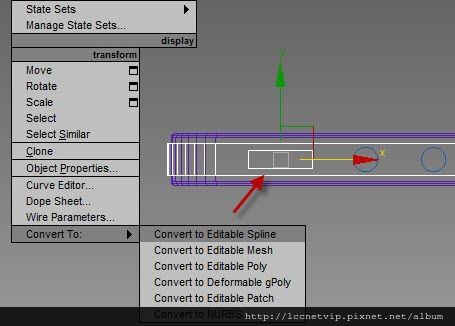

8.再次切換到左視圖，繪製一矩形，並轉為Spline。

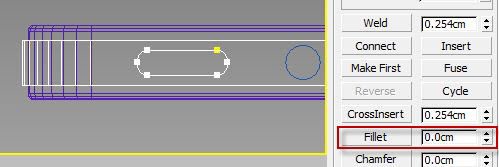

9.進入Vertex子層級，選到所有的點，製作Fillet圓角。
10.把按鈕加入Extrude修改器，再移動到圓柱體旁邊。

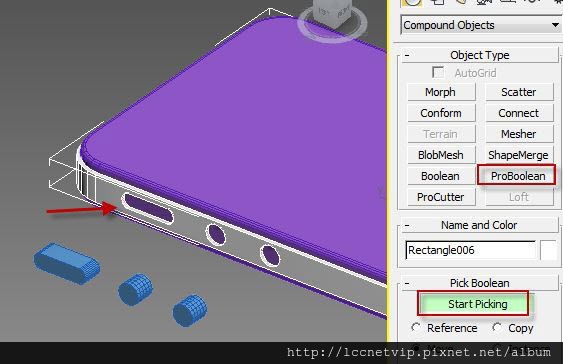

11.把所有按鈕往外複製一份。把手機邊條轉為EditablePoly，與按鈕作布林運算的差集。
12.再將複製的按鈕縮小，放入孔中。

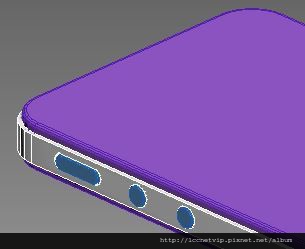

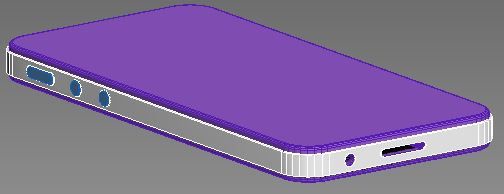

13.切換到前視圖，用同樣的方法，繪製耳機孔與連接孔形狀。加上Extrude修改器後移動到手機下方。
14.選取耳機孔與連接孔形狀，按下Ctrl+V原地複製一份。分別與手機殼與邊條作布林運算的差集。

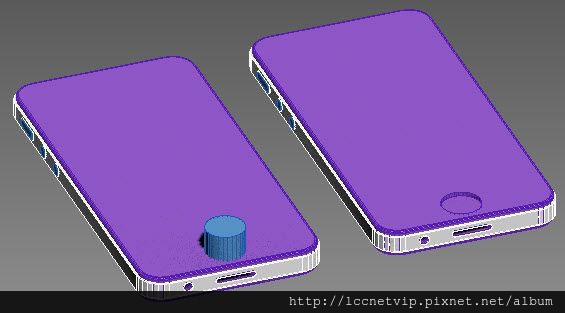

15.接著要製作主按鈕，繪製一個圓柱，擺放在適當位置，如左邊手機。然後作布林運算差集，如右邊手機。

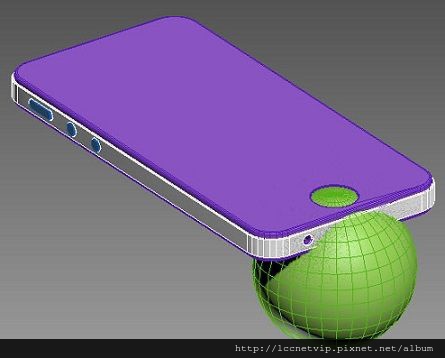

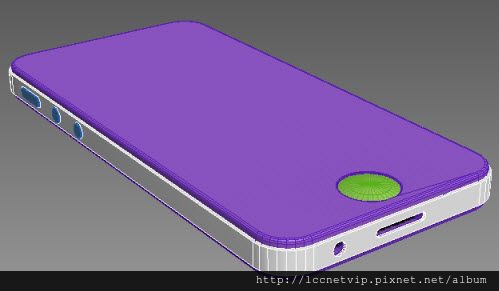

16.在上視圖繪製一個球體，在前視圖調整位置，製作主按鈕。
17.將球體轉為Editable Poly。
18.進入Polygon子層級，把球體下方的面多餘的部分刪除，留下球面的按鈕。

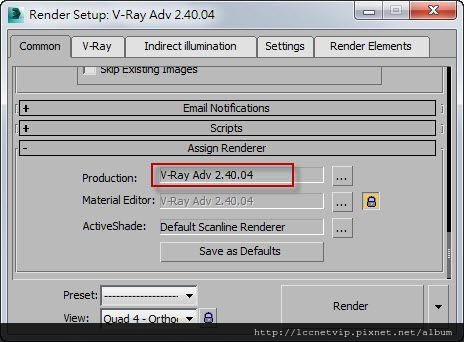

19.按下F10，設定為V-Ray渲染器。
20.到VRay→Global Switches，將Override替代材質選項打勾，選擇VRayMtl材質，讓所有物件皆使用此材質作彩現。
21.將替代材質拖曳到材質球上，模式使用instance分身複製，就可由材質球來控制此材質。調整此材質有些微模糊反射。

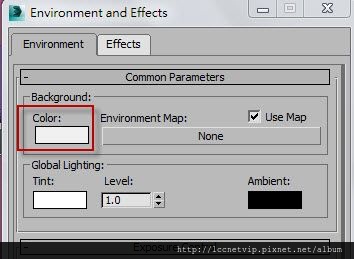

22.按下數字鍵8，設定一個背景色。
23.測試彩現。
下一回，會使用VRay來做產品彩現效果圖喔！待續….。
