名師專欄：CAD咖啡機
文/圖、小邱老師
本文轉載自聯成電腦技術論壇，歡迎點選此連結，前往小邱老師版與講師互動。

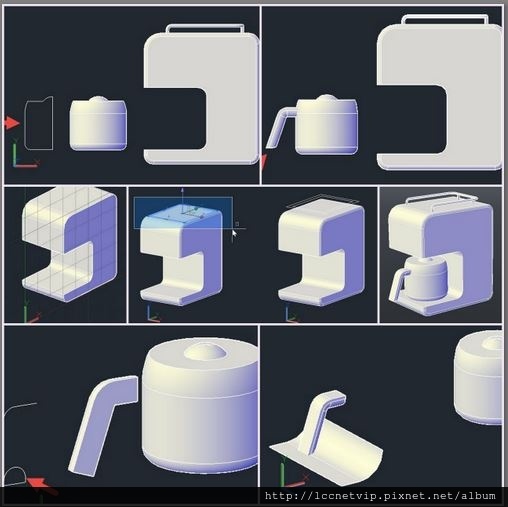

這次的主題是CAD咖啡機，利用AutoCAD的擠出、迴轉、掃掠等主要成型指令，長出咖啡機的機身，再用切割、圓角等指令修飾外型，讓我們邊喝咖啡邊做一台咖啡機吧！

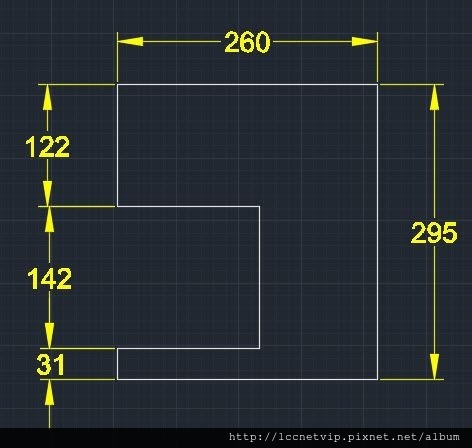

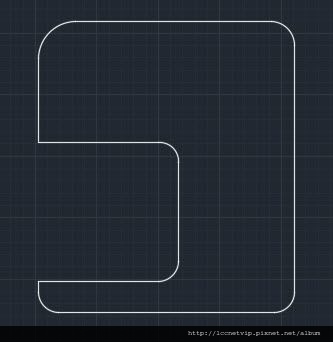

1.轉至右側視圖，繪製咖啡機機身的造型。
2.在轉角加上圓角，修飾咖啡機造型。

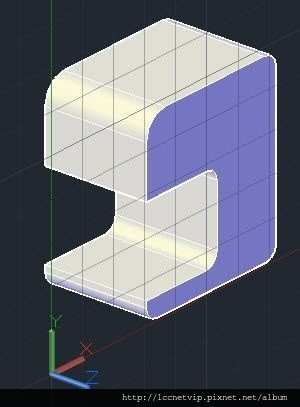

3.將線段接合後，擠出咖啡機厚度。

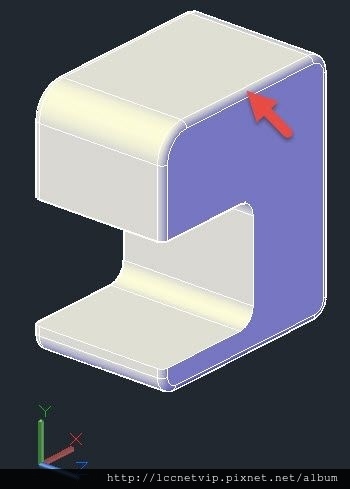

4.由於轉角已經製作圓角，在咖啡機兩側可以製作鏈圓角。

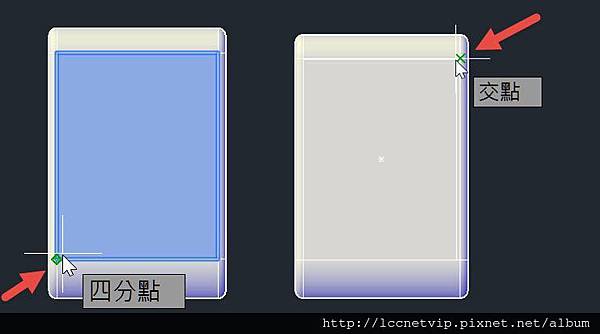

5.接下來在咖啡機頂部要製作放置咖啡杯的空間。轉至上視圖，使用矩形指令，偵測到咖啡機頂部的平面，由左下角至右上角繪製一矩形。

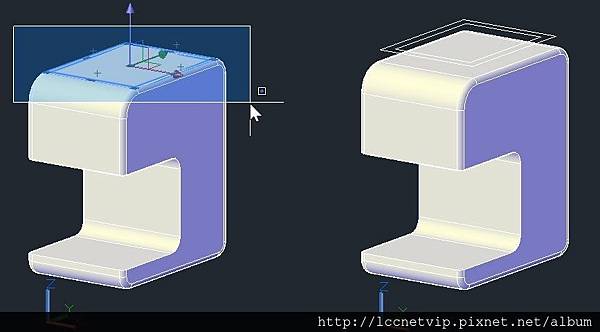

6.在概念視覺型式的情況下，常常不方便點選到線段，可善用窗選的方式選到矩形，將矩形往上複製（注意是Z軸方向），再往內偏移一個矩形。

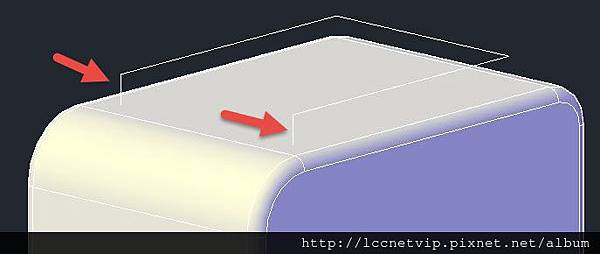

7.補上兩條直線，並將矩形分解後，刪除前面的線段。

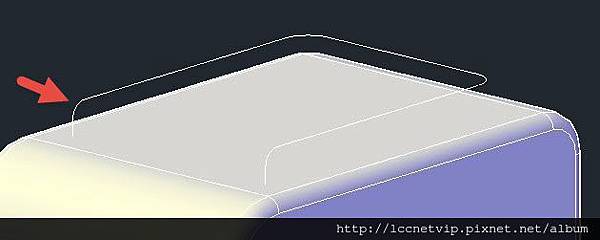

8.使用圓角指令修飾線段。

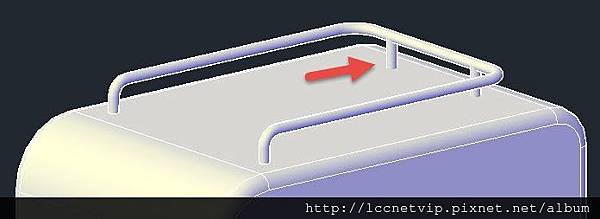

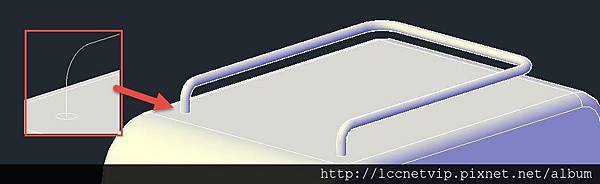

9.在線段的末端繪製一個圓形，盡量不要畫過大，以免模型自相交叉。利用掃掠指令，以圓形做掃掠物件，線段接合做掃掠路徑，完成。
10.若是舊版的AutoCAD是無法做3D聚合線的掃掠的，這時必須以不同的平面來區分線段，以本案例來說，可以分成三段線段，做三次掃掠就可以完成。
11.後面可繪製小圓柱，增加支撐。

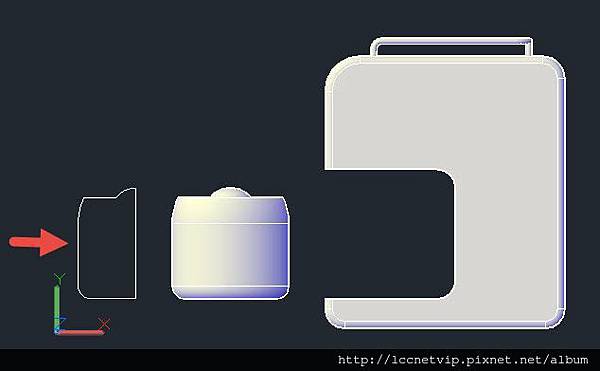

12.轉至右視圖，繪製咖啡壺的造型，接合線段後，利用迴轉指令製作咖啡壺。

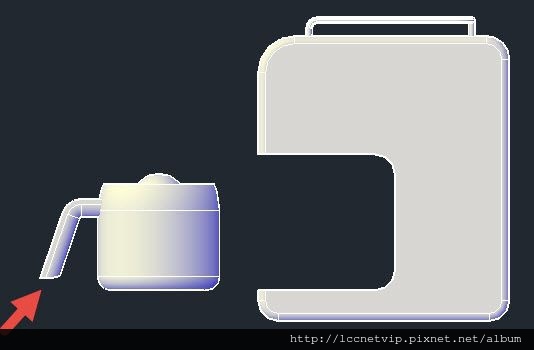

13.繪製咖啡壺把手的造型路徑，在轉角處製作圓角。
14. 繪製把手斷面造型，再以掃掠指令製作把手。
15.若掃掠後不是所想造型，可在性質面板，修改輪廓旋轉的角度。

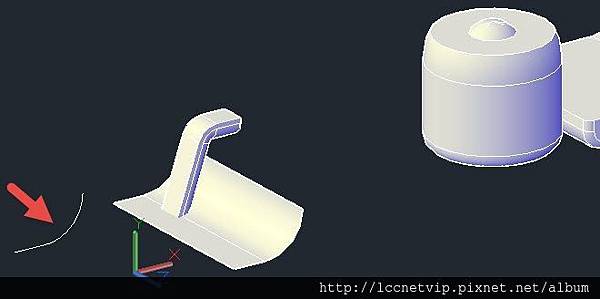

16.轉至右視圖，繪製把手底部造型，接合線段後，擠出成曲面，並移動到與把手相交。
17.使用切割指令，利用曲面將把手下方切割出造型，並將把手與咖啡壺組合。

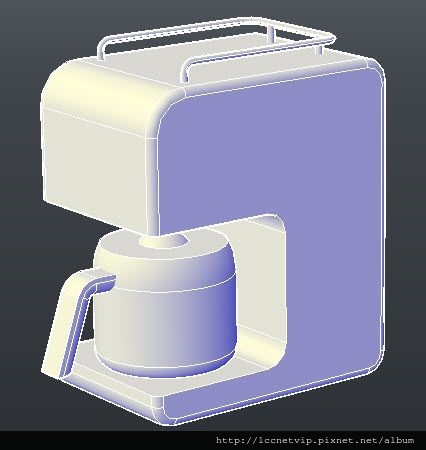

18.將咖啡壺移動到咖啡機上，完成囉！可自由在咖啡機前方面板增設按鈕開關。
19.製作完成也可以匯入彩現軟體中彩現。
使用AutoCAD製作產品時，可以多利用圓角來修飾產品邊緣，效果更好。可利用切割指令，做模型的修改，也可用差集、聯集、交集等編輯指令製作無法直接繪製出來的模型。
