名師專欄：3ds Max沖天飛煙Boom！
文/圖：金匠老師
上升煙霧可以應用的情境有許多，例如戰爭場景的爆破場面、火災、煙囪、火山口、排氣管等等。匠哥這次要介紹的是使用3DS MAX的Particle Flow製作上升煙霧的效果。

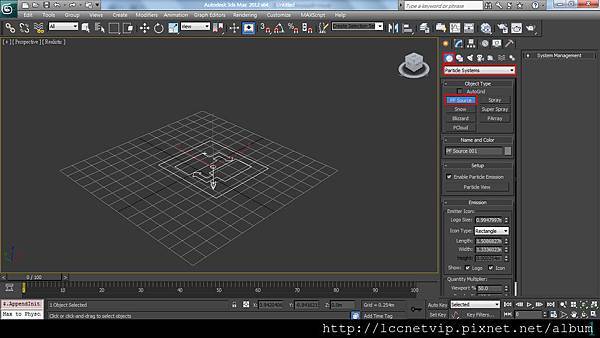

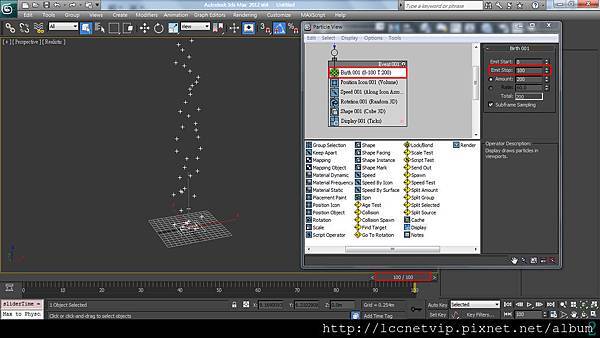

在3DS MAX場景中創建一個PF Source將它旋轉180度使箭頭向上。打開Particle View在Birth更改粒子生成的時間和數量，先至少讓動畫播放時間裡全程都能持續生成。

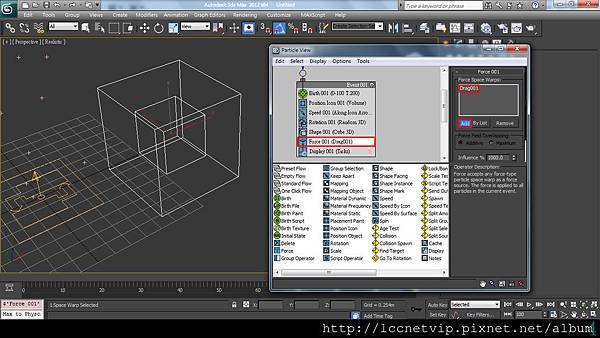

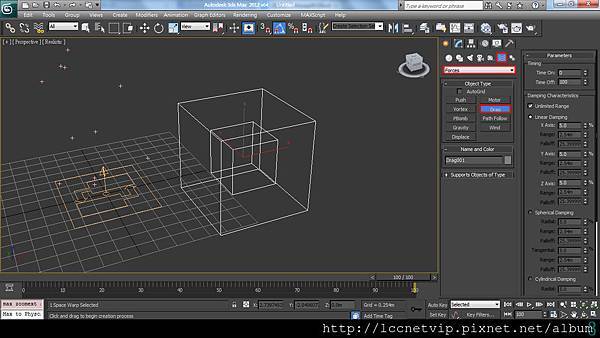

創建一個Drag。在Particle View將Force插入Display之前，並添加Drag，就能利用Drag製造阻力產生濃煙滯留的效果。（在3DS MAX中，有關作用力的產生，分類在創建面版中的Space Wraps造型似水波紋的圖標下方。）

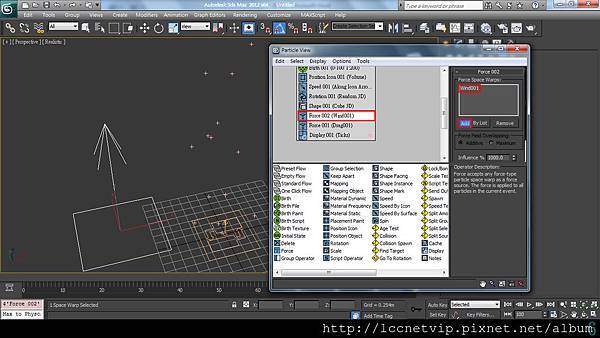

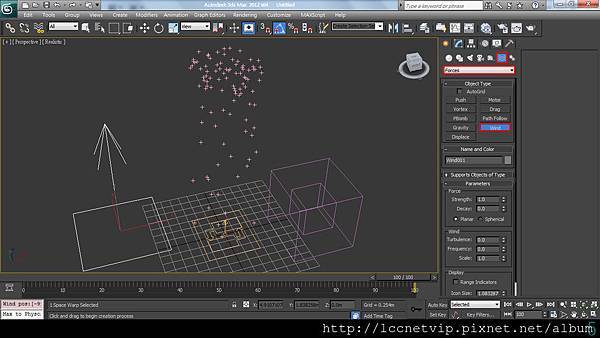

創建一個Wind。在Particle View再增加一個Force插入上一個Force之前，並添加Wind，就能利用Wind製造濃煙擴散分佈的效果。

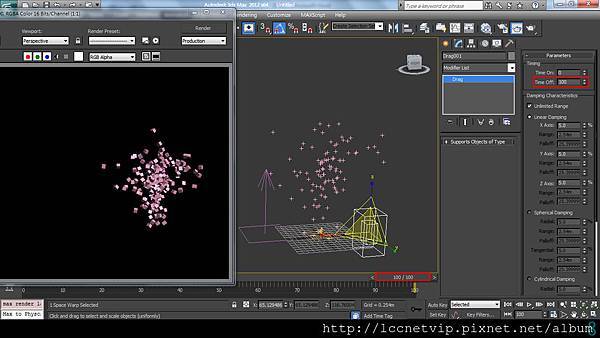

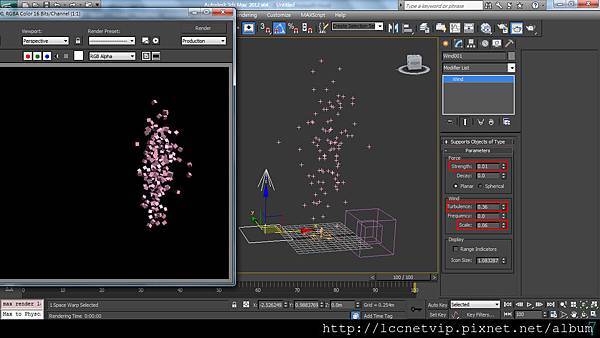

透過Wind的Strength、Turbulence和Size能調整粒子分布的狀態。直接縮放Drag和PF Source的圖標能改變阻力大小和粒子噴發範圍。

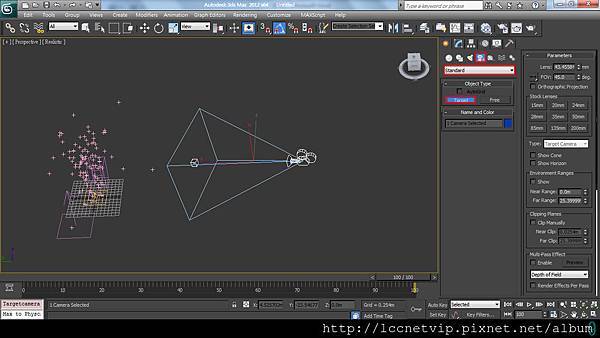

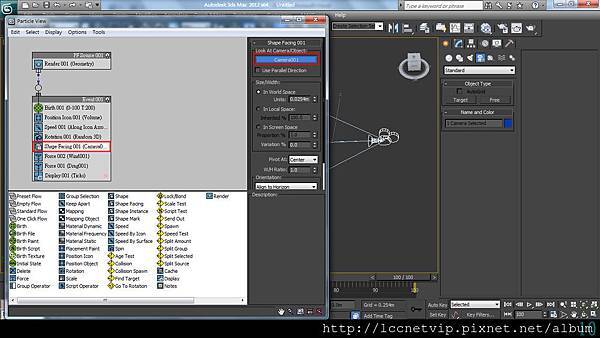

一方面為了節省粒子的用量，二方面為了方便製作材質。使用Shape Facing替換掉原本的Shape。創建一個攝影機，用Shape Facing的Look At Camera/Object拾取它。這樣就能使粒子以平面方塊模型的方式產生，並全程面對攝影機。

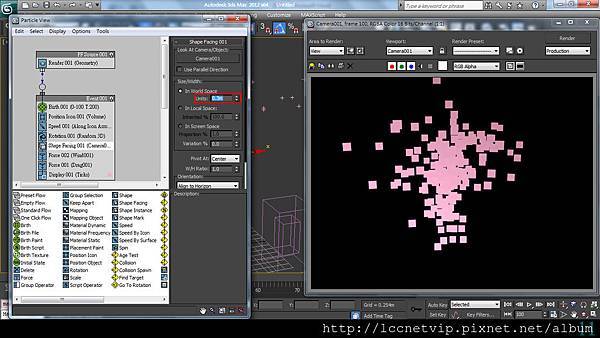

此時粒子的大小比先前的小，可以透過更改Shape Facing裡的Units來調整大小。

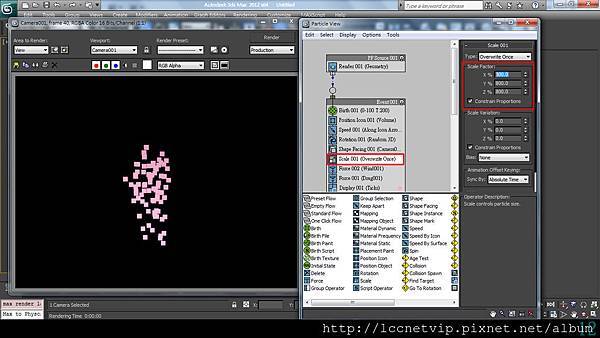

Scale能針對粒子的年齡K幀。用Scale來製作煙霧飄升氣壓降低膨脹的效果。由於插入了Scale後Shape Facing裡的Units對粒子大小的影響就失去作用了，所以必要再次透過調整Scale Factor數值的大小來調整粒子大小。
將Type改為Absolute，Autokey激活狀態下，在粒子上升至開始滯留的高度時，將Scale Factor數值加大至粒子呈現合適大小，並將Animation Offset Keying的Sync By更改為Particle Age。粒子就會呈現隨著飄升逐漸放大的效果。

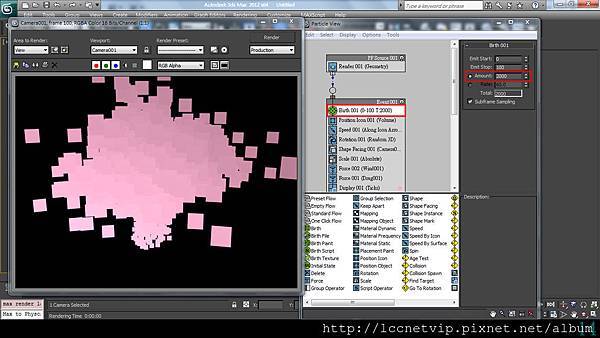

在Birth增加粒子數量，觀察動畫結束時的畫面效果。粒子堆積狀態顯得龐大，且有粒子飄得太遠。

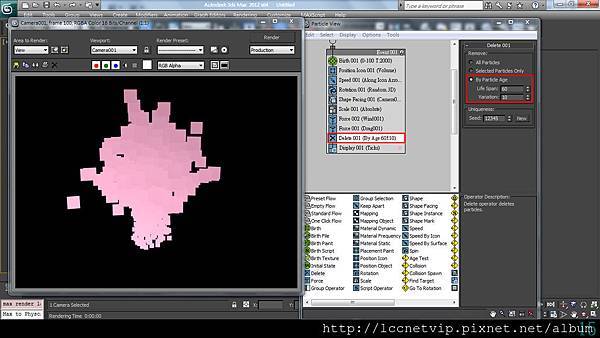

將Delete插入Display之前，選擇By Particle Age，就能呈現煙霧消散消失的效果。

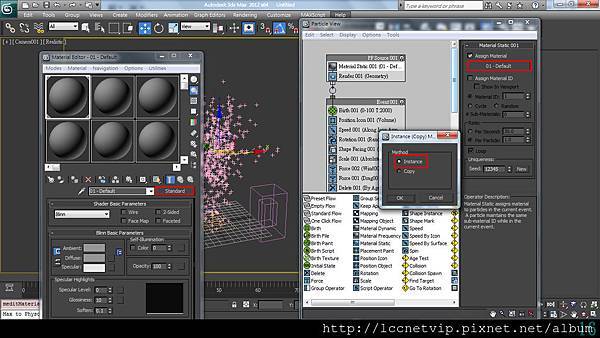

將Material Static插入Render上方，並將材質球以Instance的方式拖曳至Assign Material下方。就能將材質賦與粒子。

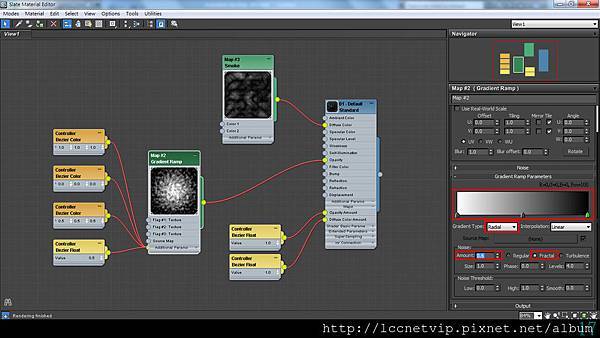

將Smoke連接至Diffuse，Gradient Ramp連接到Oppacity材質的基本架構就完成了。依據製作的模型大小調整數值就行囉。

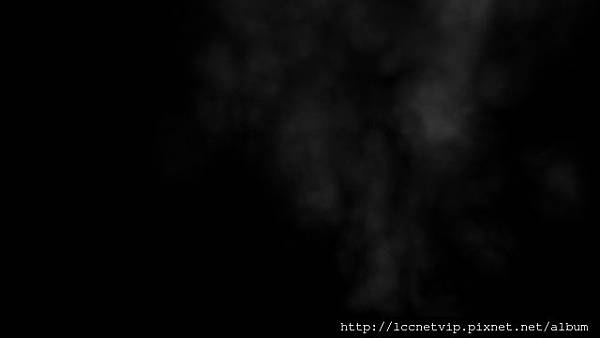

最後就來欣賞一下動畫效果囉。
