名師專欄：寶石的焦散渲染技巧

文/圖  小邱老師

本文轉載自聯成電腦技術論壇，歡迎點選此連結，前往小邱老師版與講師互動。

目標做出閃閃發光的寶石，渲染器使用mental ray，運用caustics焦散的技巧來渲染。

1.事先準備好幾顆寶石鑽石與地板，並擺放好位置。

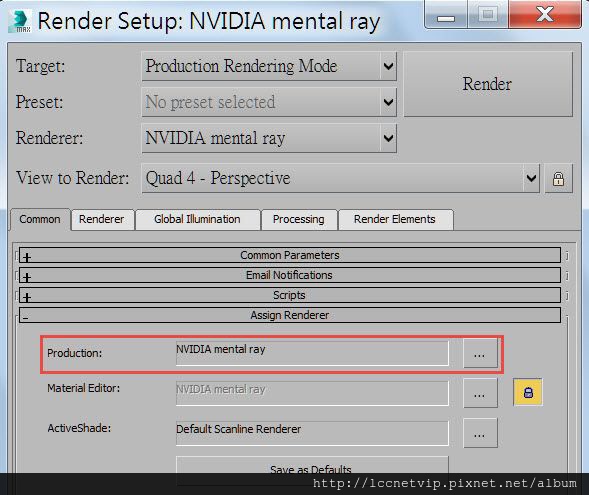

2.F10設定渲染器為mental ray。

3.設定寶石材質，更換為Arch&Design材質，選取預設的glass(Physical)玻璃材質。

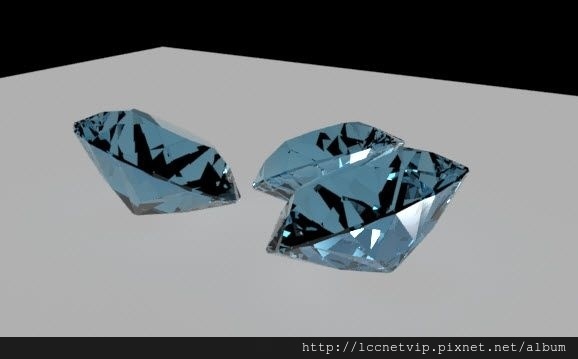

4.可以先以F9彩現，比較寶石成品前後的效果。

5.建立一個Target Spot聚光燈，調整好照射角度。也可以使用其他光源，但是要使用caustics焦散功能，一定要有發射光源。

6.將Shadows陰影開啟，調整聚光燈的Hotspot與Falloff參數，控制圓錐的大小，使光源邊緣呈現漸層。

7.渲染效果如下圖。

8.調整聚光燈的Dens.數值，數值越小，陰影濃度越淡。

9.調整寶石材質的顏色與折射率，來達到想要的質感。

10.渲染效果如下圖。

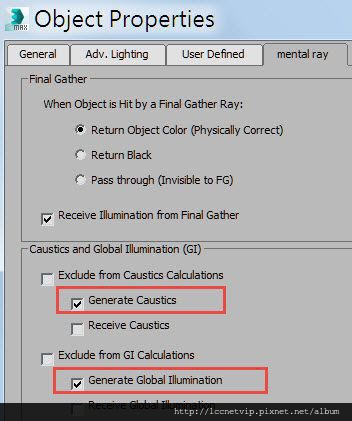

11.接下來是重點，選取到聚光燈與寶石，右鍵進入Object Properties物件屬性，勾選Generate的選項，設定聚光燈為發射源。

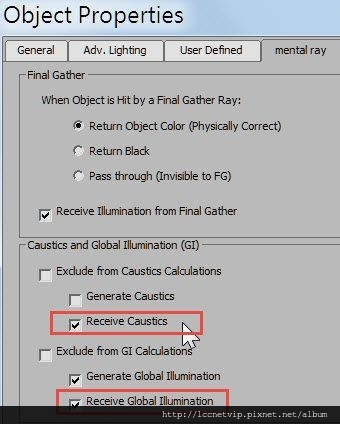

12.選取地板，勾選Receive選項，設定地板為接收物件。

13.F10彩現設定，開啟Caustics(焦散)與Photon Mapping(GI)，並調高Multiplier倍數。

14.渲染後產生焦散的效果。

15.也可調整Maximum Num. Photons per Sample(每樣本最大光子數)，數值越小，光形越粗糙，數值越大，光形越細緻。

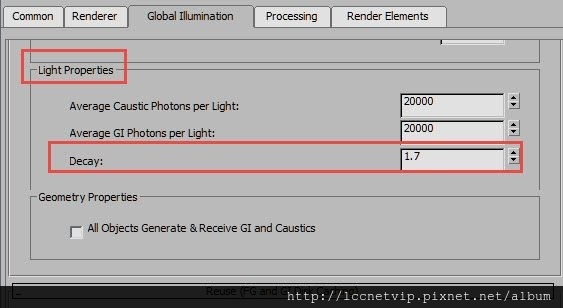

16.調整Decay(衰變)，數值越小，焦散數量越多越大。

17.渲染後如下圖。

18.可以再加上Hdri環境貼圖效果，使反射有更多變化。數字8開啟環境設定，在環境貼圖欄位選擇Bitmap，再選Hdri檔案。

19.將貼圖拖曳到材質球上，調整hdri參數。

20.貼圖樣式為Spherical Environment，offset可以使貼圖位置偏移。也可以自行製作別的背景。

21.渲染後如下圖。

22.可增強聚光燈亮度，調整視角。
