名師專欄：3D-飲料店空間
文/圖、小邱老師
本文轉載自聯成電腦技術論壇，歡迎點選此連結，前往小邱老師版與講師互動。
這次要來製作飲料店，重點是要抓取飲料店的必要元素，比如櫃台、宣傳或菜單看板、流理台、飲料桶都是必須要製作的，其他像是立牌、水果透明玻璃櫃…等細節可以增加空間的豐富度。
1.首先可在上視圖，先設計飲料店的外側牆面，並決定櫃台擺在右側，左側為員工出入口。
2.在前視圖設計櫃台的形狀，然後直接擠出即可。若是較特殊的造型，可以再運用到掃掠或差集來製作。

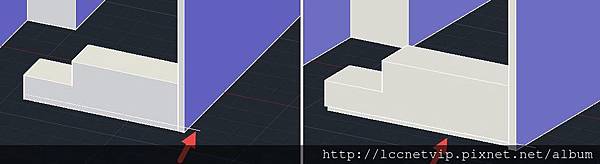

3.在櫃台前方的面繪製一條水平線，就可以把下方的面按拉進去，製作踢腳。

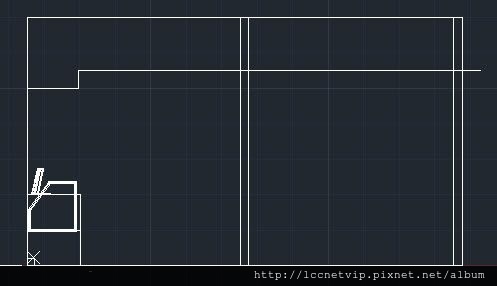

4.可在側視圖（左視圖右視圖皆可），設計水果玻璃櫃的外型，擠出後，移動到櫃台預留的平台空間。
5.先將玻璃櫃隔離，再使用「萃取邊」的指令，萃取玻璃櫃的邊，就可以快速萃取玻璃櫃外框。原本的玻璃櫃可暫時先隱藏。

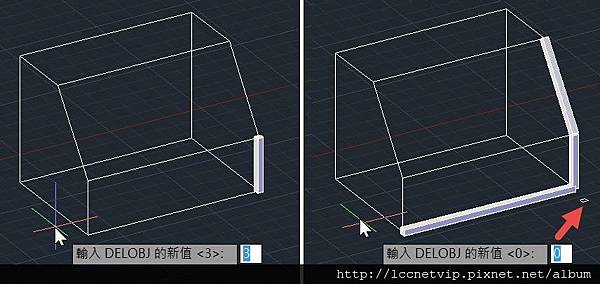

6.可繪製一小矩形，做外框掃掠。此時需注意，當「Delobj」的參數設定為3，做外框掃掠後，矩形就會消失。將「Delobj」的參數設定為0，就可以無限次的使用矩形，如此可快速製作所有的外框。

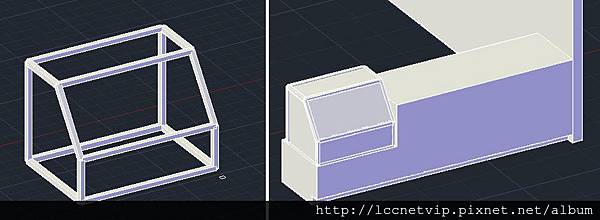

7.完成玻璃櫃外框後，結束物件隔離。

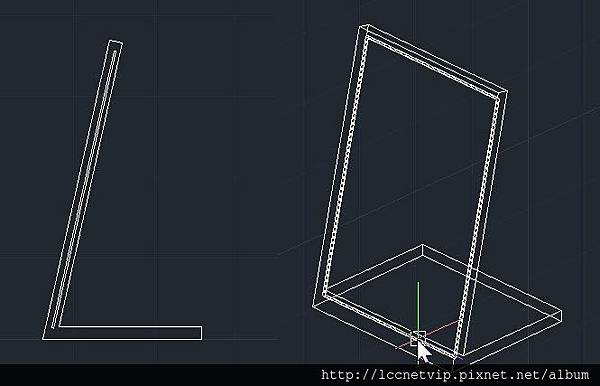

8.櫃台太空曠會不夠真實，可以加一些透明壓克力立牌，中間放置宣傳單。從側視圖，繪製L型立牌，並在內側繪製薄傳單形狀，將兩者擠出即可。

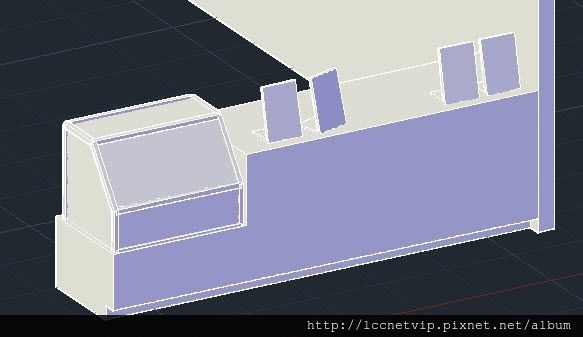

9.複製多個立牌放置在櫃台。
10.從右側視圖，使用「聚合線」來設計天花板。
11. 擠出天花板線段，並使用「加厚」指令，製作天花板厚度。（厚度值輸入正負號，可以改變加厚方向）

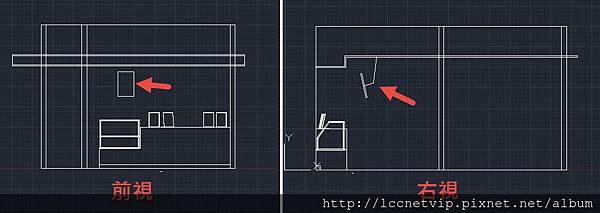

12. 在前視圖設計看板的形狀與位置，擠出厚度後，可在右視圖調整角度，並繪製支撐架形狀。

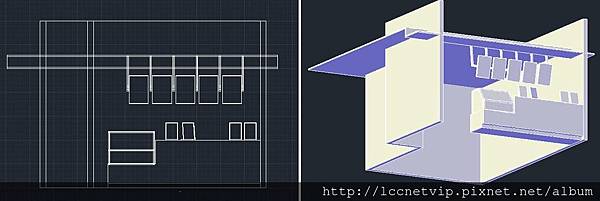

13. 繪製小矩形作支撐架，以支撐架形狀為路徑做掃掠，完成支撐架。在前視圖調整位置，並將看板與支撐架陣列數個。空間基本元素完成後就已經有飲料店的感覺了。
14. 接下來可以開始繪製內部的流理台與茶桶，先將天花板隱藏方便繪製。可以先繪製一個方塊，決定流理台的大小與位置，再單獨隔離流理台製作細節。

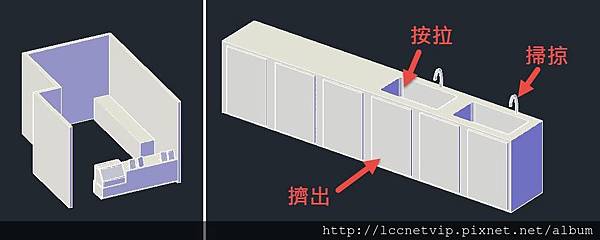

15. 流理台細節透過基本成型方式就可以完成。櫃子可繪製矩形再擠出，水槽可在流理台平面上繪製圓角矩形，再往下按拉。水龍頭可用掃掠製作。

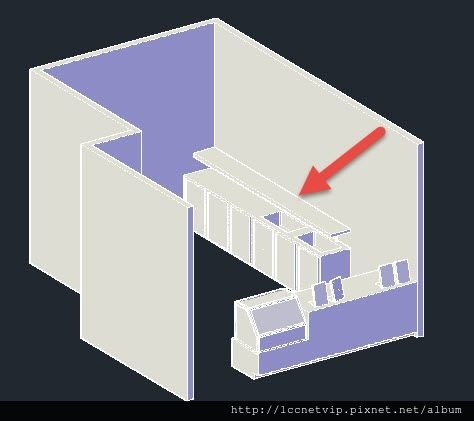

16. 繪製一個橫板來放置茶桶。

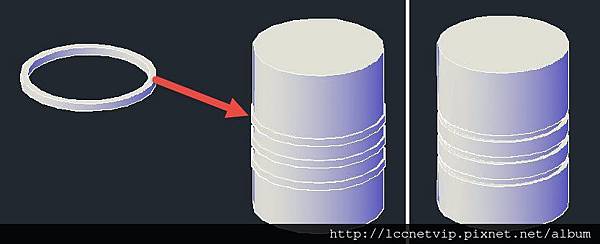

17. 繪製圓柱作為茶桶基本型，繪製圓形與矩形做掃掠，完成一圓環狀，並複製三個圓環，再做「差集」，將圓環位置除料。

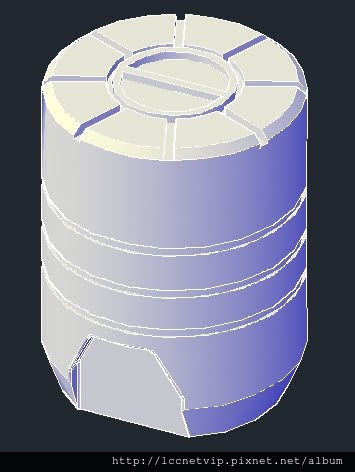

18. 利用「差集」或「按拉」的技巧，設計完成茶桶的外型。

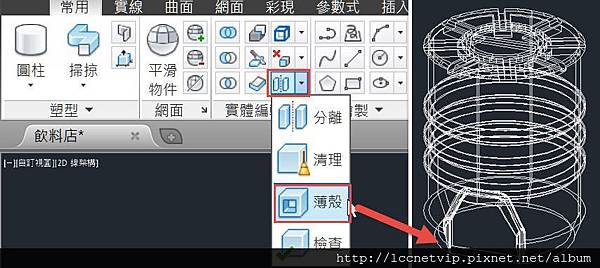

19. 對茶桶執行「薄殼」指令，做出茶桶的厚度。
20. 在側視圖繪製一直線，擠出成曲面，作為茶桶與上蓋的分隔面。利用「切割」指令就可以切割為上蓋與桶子。

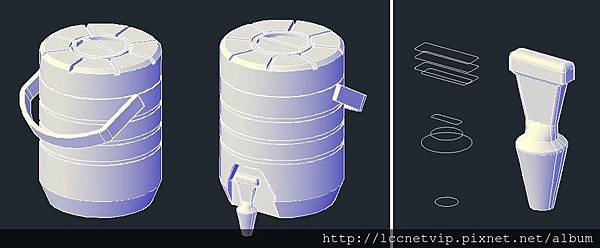

21. 製作茶桶提把與水龍頭。提把可利用「掃掠」製作，再旋轉適當角度放置在茶桶旁。水龍頭可繪製多個斷面後，利用「斷面混成」製作。

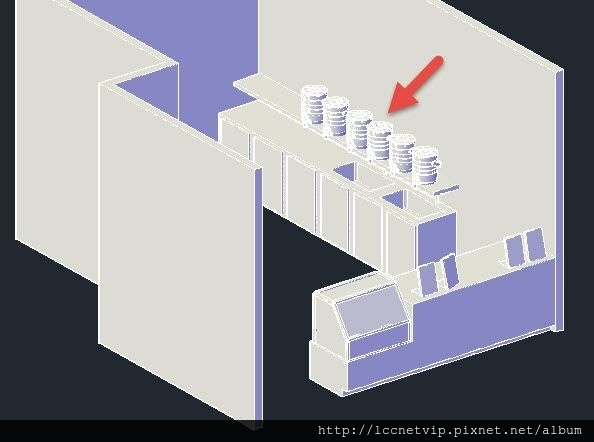

22. 將茶桶放置在橫板上。
23. 在畫面右上角的視圖方塊按右鍵，可以切換成透視來檢視模型。最後再加上地板就完成飲料店空間囉！
除了飲料店，其他室內空間也可透過分析，畫出此空間最具代表性的傢俱，再加入小物品增加豐富度，相信您也可以自由的畫出各種室內空間場景。
